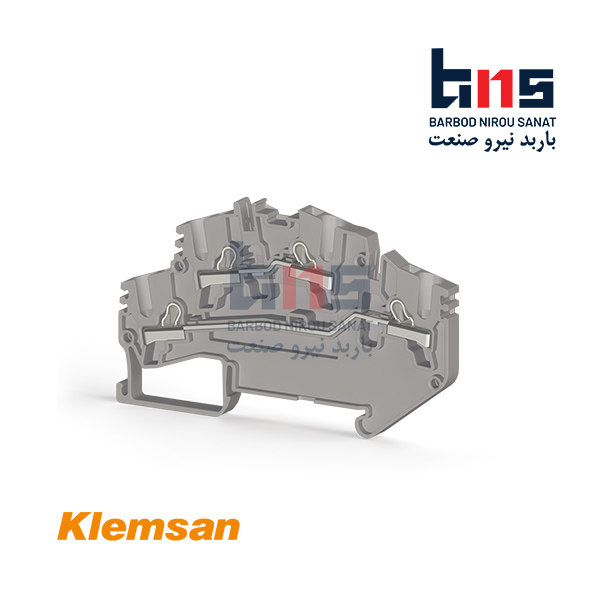

ترمینال فشاری دوطبقه PYK، سیم گیری به صورت فشاری
پایانه های فشاری (گیره فنری) سری PYK محدوده ی سطح مقطع 16 میلی متر مربع را دارا می باشند. برای نصب سیم در بلوک این ترمینال ها نیازی به پیچ گوشتی نیست. برای استفاده با فرول یا بدون فرول مناسب هستند، به طوری که برای برقراری اتصال کافی است کابل را به ترمینال فشار دهید، در نهایت سری PYK نصب راحتتری را فراهم می کنند.
سایر مشخصات فنی
این نوع از ترمینال ها از مواد عایقی پلی آمید در بدنه ترمینال ساخته شده اند. پلی آمید دارای خواص الکتریکی، مکانیکی و شیمیایی عالی، حتی در دماهای عملیاتی بالا است که خواص ارتقا یافته الکتریکی را دارا میباشد و دمای عملکردی بین 55- تا 120 درجه سلسیوس دارد. علاوه بر سهولت در نصب و استفاده از این نوع ترمینال ها ، قابلیت نصب بر روی انواع ریل های MR 35×7.5 و MR 35×15 را دارند. در کنار این نوع ترمینال ها می توان از انواع لوازم جانبی مانند: اقلام نشانه گذاری، بست های انتهایی، درپوش ترمینال، پل های ثابت و متحرک و …. منطبق با نوع و کاربرد ترمینال استفاده کرد.
|
تجهیزات جانبی |
|
| نوع ریل | MR 35×7.5-500602 MR 35×15-500607 |
| بست انتهایی | KD 3-495049 KD 4-495059 KD 7-495219 |
| درپوش انتهایی | NPP / PYK 2.5-446449 |
| پارتیشن | APP /PYK 1.5-2.5-4-463180 |
| پل ثابت | UK 2.5/10-YBK 2.5-476229 UK 2.5/2-YBK 2.5-476222 UK 2.5/3-YBK 2.5-476223 UK 2.5/4-YBK 2.5-476224 |
| شماره و حروف ترمينال | DG 10 / 5-505310 DG 10 / 5T-505380 DB 10 / 5-505910 |
شماتیک مدار داخلی ترمینال
